STV1000型机车车载弓网视频检测系统是一种适用于城市轨道交通并安装在机车上对受电弓及接触网运行状态进行实时监视和检测的设备。
本系统对运行机车上受电弓的燃弧、导线高度、拉出值进行检测，并能结合机车PIS系统精确定位弓网异常地点，同时提供故障缺陷信息报告。

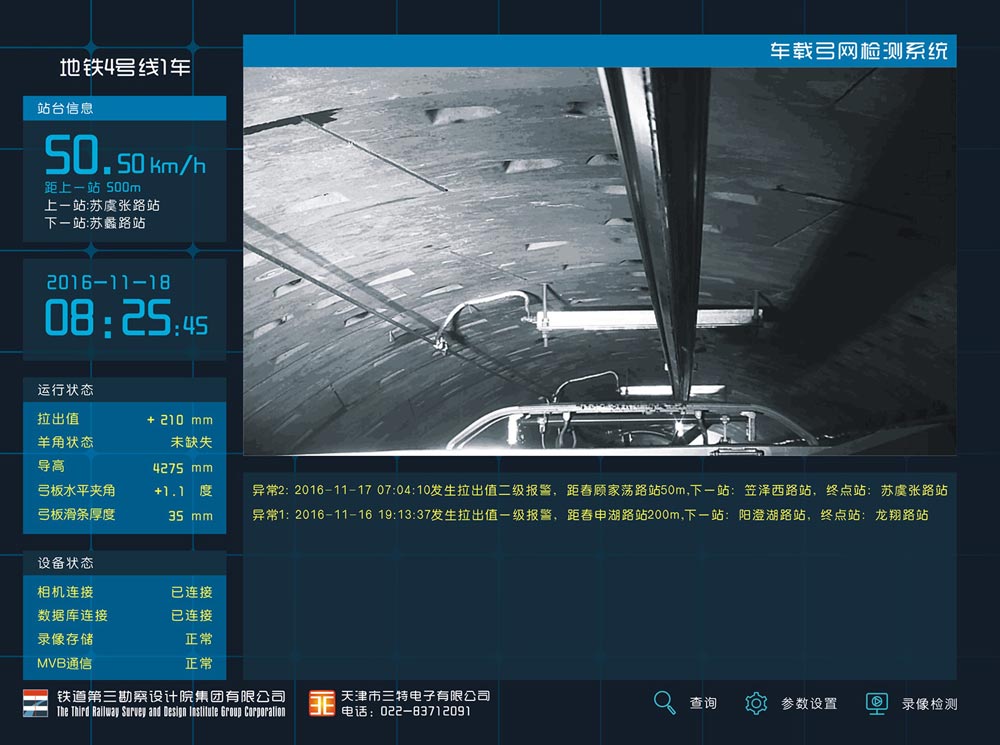

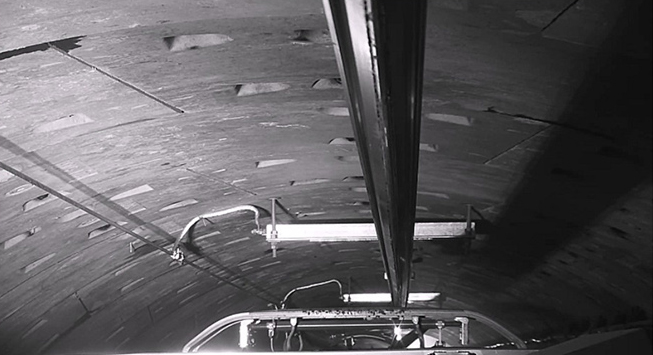

1. 系统可以对受电弓及接触网的运行状态进行实时监控及录像。

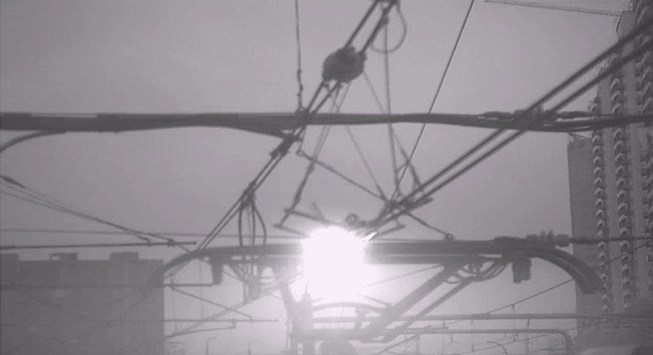

2. 实时对机车运行状态的燃弧进行实时测量，并对燃弧异常进行分级报警。

3. 对接触网拉出值和相对导线高度进行实时测量，并对异常状况进行报警。

4. 实时对机车受电弓完整性进行检测。

5. 结合升降弓信号进行升降弓过程的监控及检测，并生成升降弓曲线。

6. 对受电弓滑条进行磨耗检测，并可进行磨耗剩余量报警。

7. 检测数据及录像可在系统硬盘内存储30天。

8. 配备检测数据中心，基于大数据分析及时发现弓网隐患。

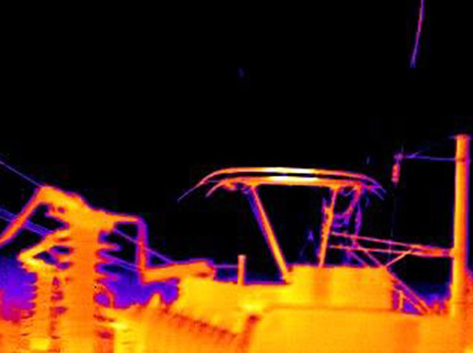

1. 系统可选装热成像设备，对弓网温度进行实时检测。检测精度符合高铁3C标准。

2. 系统可选装激光扫描设备，提高拉出值及导高测量精度。检测精度符合高铁3C标准。
